1. 3상 3선식 가공 송전선로의 선간거리가 각각

일 때 등가선간거리는 ?



답 ②

---

2. 3상 3선식에서 선간거리가 각각 50[cm], 60[cm], 70[cm]인 경우 기하평균 선간거리는 몇 [cm]인가?



① 50.4 ② 59.4 ③ 62.8 ④ 64.8



답 ②

---

3.전선 a,b,c가 일직선으로 배치되어 있다. a와b, b와c사이가 각각 5[m]일 때 이 선로의 등가선간거리는?

답 ③

---

4. 간격 S인 정사각형 배치의 4도체에서 소선 상호 간의 기하학적 평균 거리는?

답 ④

---

5. 소도체의 반지름이 r[m], 소도체간의 선간거리가 d[m]인 2개의 소도체를 사용한 345[kV] 송전선로가 있다. 복도체의 등가 반지름은 어떻게 표현되는가?



답 ①

---

6. 복도체 선로가 있다. 소도체의 지름 8[mm], 소도체 사이의 간격 40[cm]일 때, 등가 반지름[cm]은?



① 2.8 ② 3.6 ③ 4.0 ④ 5.7



답 ③

---

7. 송전선로에서 복도체를 사용하는 주된 이유는?



① 많은 전력을 보내기 위하여

② 코로나 발생을 억제하기 위하여

③ 전력손실을 적게하기 위하여

④ 선로정수를 평형시키기 위하여



답 ②

---

8. 복도체를 사용한 송전선로를 단도체를 사용한 선로와 비교할 때 알맞은 것은? 단, 도체의 총 단면적과 단도체의 단면적이 같은 경우이다.



① 인덕턴스 증가, 정전용량 증가

② 인덕턴스 감소, 정전용량 감소

③ 인덕턴스 감소, 정전용량 증가

④ 인던턴스 증가, 정전용량 감소



복도체에서 L(인덕턴스)은 약 20%정도 감소하고, C(정전용량)은 약 20[%] 증가한다.



답 ③

---

9. 선로정수를 전체적으로 평형되게 하고, 근접 통신선에 대한 유도 장해를 줄일 수 있는 방법은?



① 딥(dip)을 준다 ② 연가를 한다

③ 복도체를 사용한다 ④ 소호리액터 접지를 한다



연가 : 선로정수 평형을 위해 3상3선식 선로를 3등분해서 연결

-선로정수 평형(각 상의 전압, 전류평형)

-통신선 유도장해 경감

-직렬공진 방지



답 ②

---

10. 3상 3선식 송전선을 연가할 경우 일반적으로 전체 선로 길이의 몇 배수로 등분해서 연가하는가?



① 5 ② 4 ③ 3 ④ 2



답 ③

---

11. 가공왕복선 배치에서 지름이 d[m]이고 선간 거리가 D[m]인 선로 한 가닥의 작요 인덕턴스는 몇[mH]인가?



답 ④

---

12. 전선의 반지름 r[m], 소도체 간의 거리 l[m], 소도체 수 2, 상간거리 D[m]인 복도체의 인덕턴스 L=0.4605□+0.025[mH/km]이다. □내의 값은?



답 ①

---

13. 길이가 35[km]인 단상 2선식 전선로의 유도리액턴스는 약 몇 [Ω]인가?

(단 전선로 단위 길이당 인덕턴스는 1.3[mH/km·선]이고 주파수는 60[Hz]이다)



① 17.6 ② 26.5 ③ 34.3 ④ 68.5



답 ③

---

14. 선간거리 D이고 반지름이 r인 선로의 정전용량은?



답 ④

---

15. 3상 3선식 송전선로에 있어서 각 선의 대지 정전용량이 0.5096[μF]이고, 선간 정전용량이 0.1295[μF]일 때 1선의 작용 정전 용량은 몇 [μF]인가?



① 0.6391 ② 0.7686 ③ 0.8981 ④ 1.5288



답 ③

---

16. 소도체 두 개로 된 복도체 방식 3상 3선식 송전선로가 있다. 소도체의 지름 2[cm], 소도체 간격 16[cm], 등가 선간거리 200[cm]인 경우 1상당 작용 정전용량[μF/km]은 얼마인가?



① 0.014 ② 0.14 ③ 0.065 ④ 0.090



답 ①

---

17. 전선의 굻기가 도일하고 완전히 연가되어 있는 3상 1회선 송전선의 대지정전용량을 옳게 나타낸 것은? 단, r : 도체의 반지름, D :등가선간거리 h : 도체의 평균 지상높이



답 ①

---

18. 지중선 계통을 가공선 계통과 비교하였을 때 옳은 것은?

① 인덕턴스, 정전용량이 모두 크다

② 인덕턴스, 정전용량이 모두 적다

③ 인덕턴스는 작고, 정전용량은 크다

④ 인덕턴스는 크고, 정전용량은 작다



답 ③

---

19. 가공전선로에 대한 지중전선로의 장점은?



① 건설비가 싸다

② 송전용량이 많다

③인축에 대한 안정선이 높으며 환경조화를 이룰수 있다

④ 사고 복구에 효율적이다.



답 ③

---

20. 지중케이블에서 고장점을 찾는 방법이 아닌 것은?



① 머리루프 시험기에 의한 방법

② 메거에 의한 측정방법

③ 수색코일에 의한 방법

④ 펄스에 의한 측정법



고장탐지 - 케이블 고장탐지

· 머레이 루프법 (휘스톤 브리지사용)

· 펄스레이더 법

· 수색코일

절연저항측정 : 메거



답 ②

---

21. 1선 1[km]당의 코로나 손실P[kw]를 나타내면?

(δ:상대공기밀도, D:선간거리[cm], d:전선지름[cm], f:주파수[hz], E:전선에 걸리는 대지전압[kV],E0: 코로나 임계전압[kV] )

답 ①

---

22. 다음 중 코로나 임계전압이 높아지는 경우가 아닌 것은?



① 상대 공기 밀도가 작다

② 전선의 반지름과 선간거리가 크다

③ 날씨가 맑다

④ 낡은 전선을 새 전선으로 교체했다





답 ①

---

23. 다음 중 코로나 임계전압에 직접 관계가 없는 것은?



① 전선의 굵기 ② 기상 조건  ③ 애자의 강도  ④ 선간 거리



답 ③

---

24. 코로나 방지에 가장 효과적인 방법은?



① 선간거리를 증가시킨다

② 전선의 높이를 가급적 낮게 한다

③ 선로의 절연을 강화한다

④ 복도체를 사용한다



답 ④

---

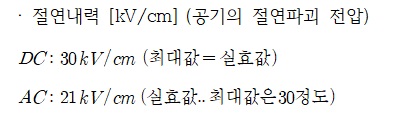

25. 표준 상태의 기온, 기압 하에서 공기의 절연이 파괴되는 전위경도는 정현파 교류의 실효값[kV/cm]으로 얼마인가?



① 40  ② 30  ③ 21  ④ 12



답 ③
